Профильные шаблоны / контршаблоны (калибры), копиры для контроля профиля колесных пар железнодорожного подвижного состава и метрополитенов после обточки колесных пар.
Копиры к колесотокарным станкам мод. 1836 (КЗТС) и фирмы «Рафамет» (все профили колесных пар вагонов, локомотивов и моторвагонов).

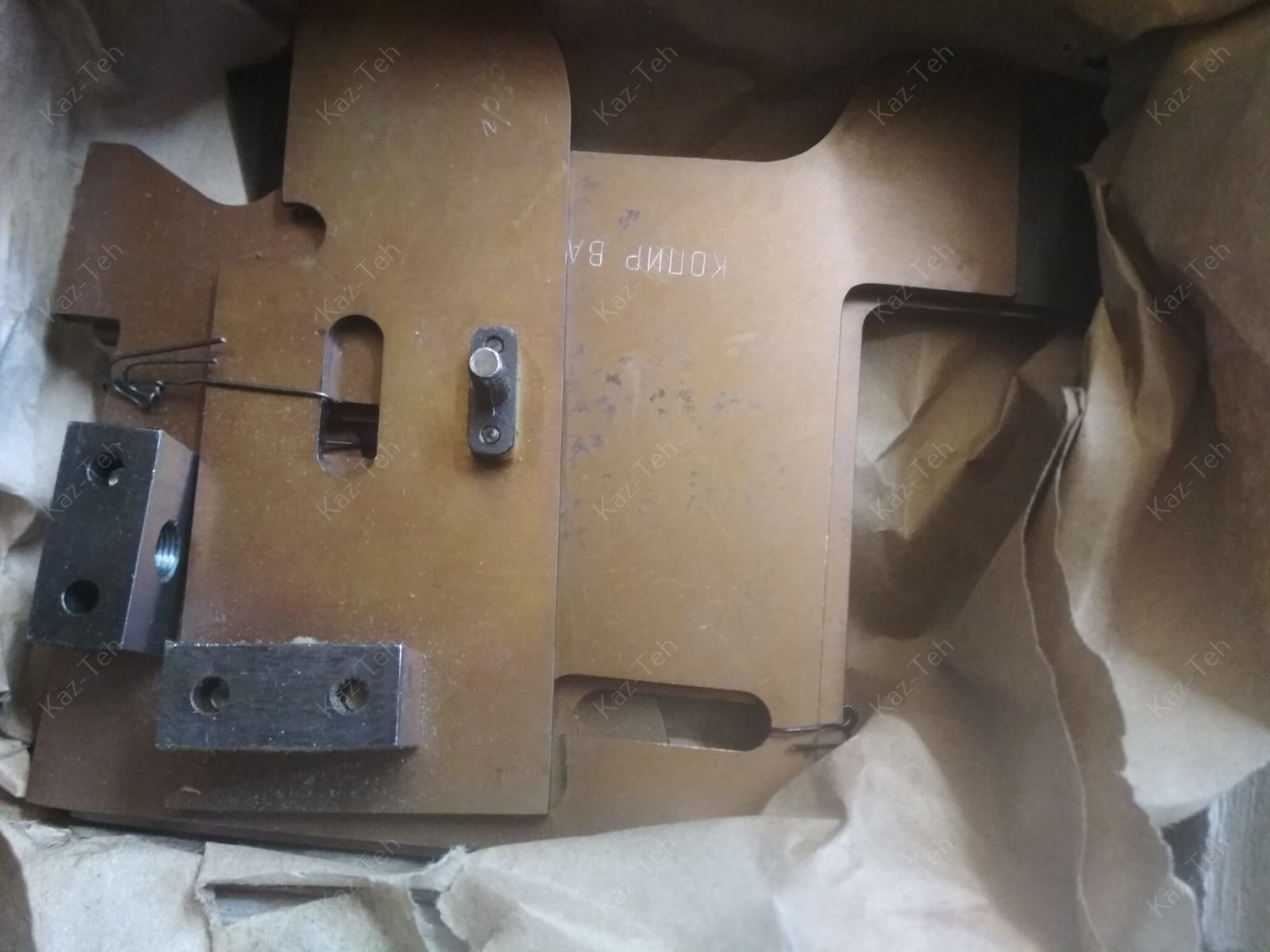

1. Комплект копиров (левый/правый) к колесотокарным станкам мод. УЦБ-125, УБЦ-150, UBB 112/2
-толщина гребня 33мм
-толщина гребня 30мм
-новый профиль ДИИТ 33мм (чертеж № К20.01-03)
— профиль ИТМ 73
2. Комплект копиров (левый/правый) к колесотокарным станкам мод. УДА 112
-толщина гребня 33мм
-толщина гребня 30мм
-новый профиль ДИИТ 33мм (чертеж № К20.01-04-00)
— профиль ИТМ 73

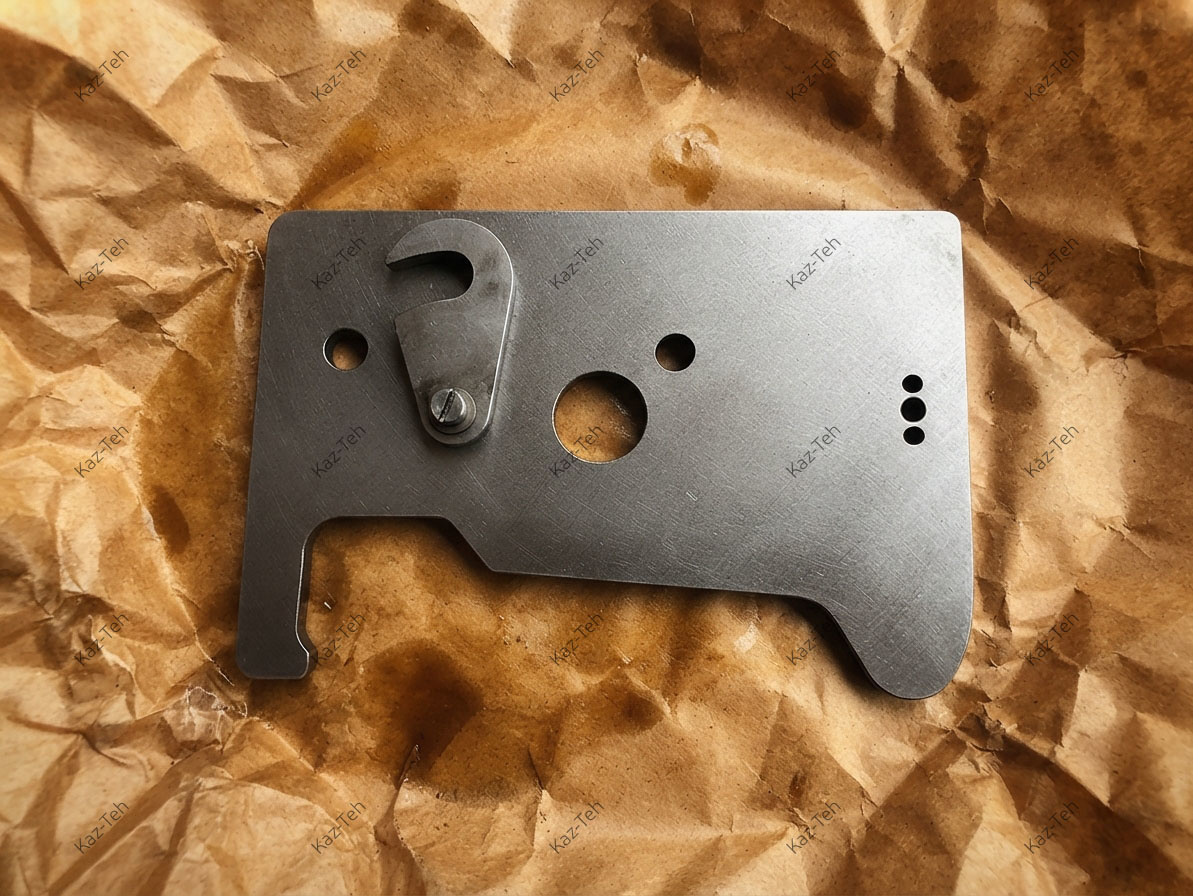

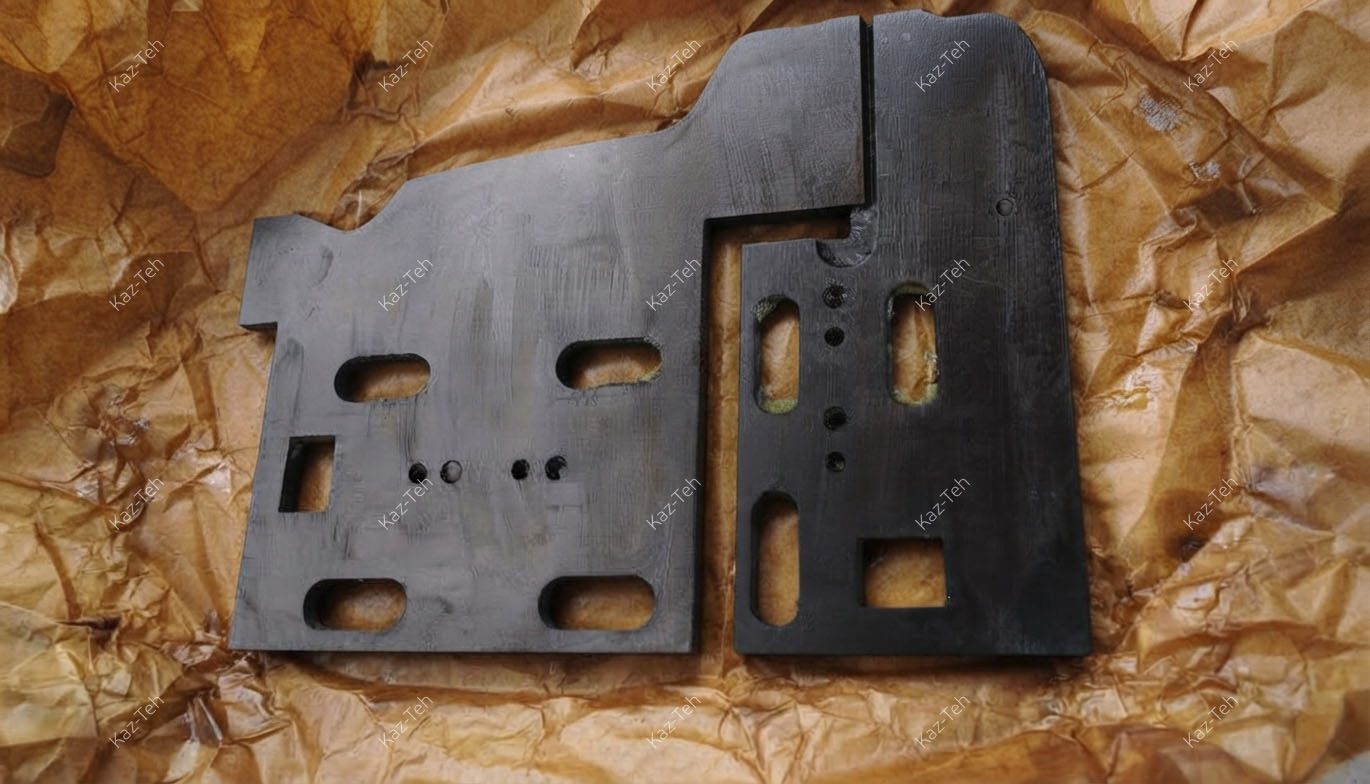

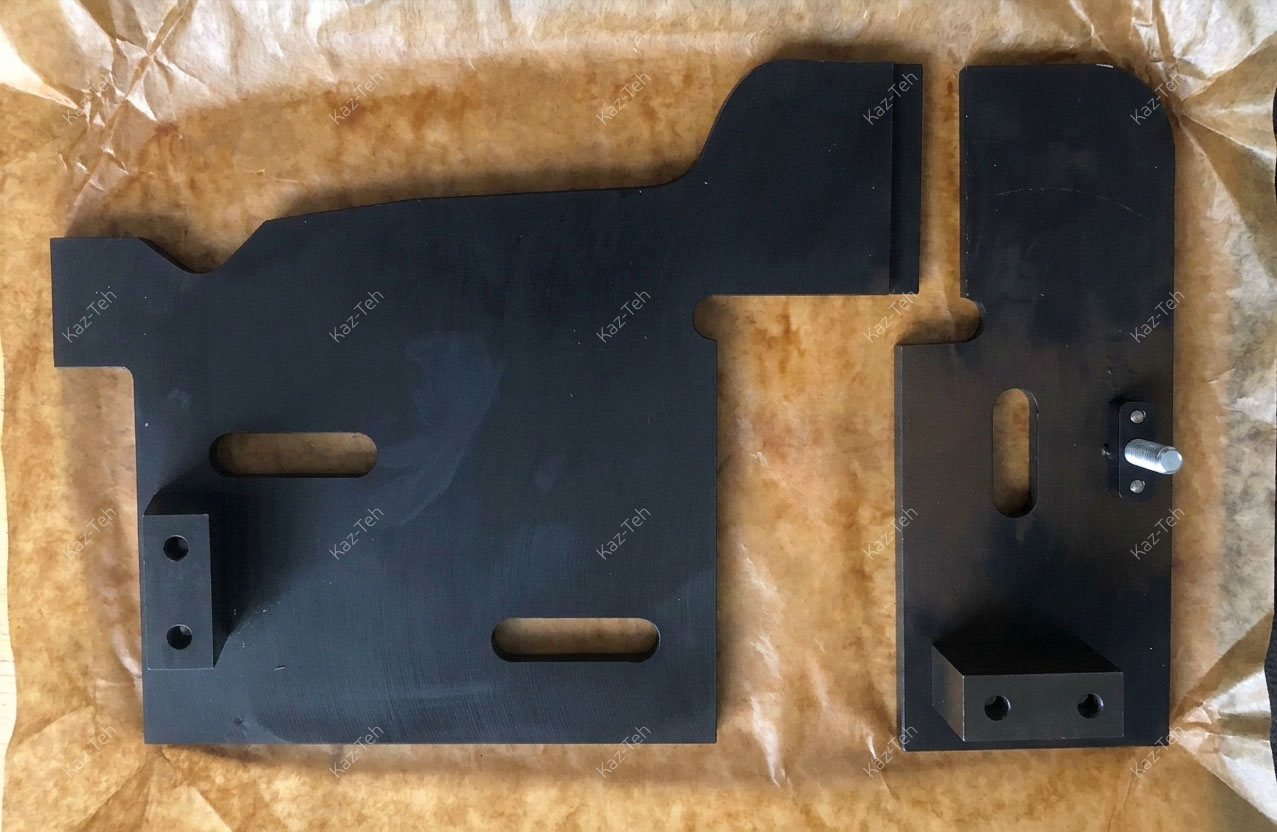

3. Комплект копиров (левый/правый) к колесотокарным станкам мод. КЖ 1836
-толщина гребня 33мм
-толщина гребня 30мм (чертеж № 430.001; 452.001)
-новый профиль ДИИТ 33мм (чертеж № К20.01-05, К20.01-06)
— профиль ИТМ 73
4. Комплект копиров (левый/правый) к колесотокарным станкам мод. КЖ 1836
-толщина гребня 33мм
-толщина гребня 30мм (чертеж № 430.001; 452.001)
-новый профиль ДИИТ 33мм (чертеж № К20.01-09, К20.01-10 )
— профиль ИТМ 73
5. Комплект копиров (левый/правый) к колесотокарным станкам мод. УВВ 112
-толщина гребня 33мм
-толщина гребня 30мм
-новый профиль ДИИТ 33мм (чертеж № К20.01-07, К20.01-08)
Копиры, шаблоны, контршаблоны к колесотокарным станкам КЗТС 1836М, RAFAMET УББ-112 для обточки колесных пар
Профиль бандажа (обода) колеса и толщина гребня:
— профиль локомотивный — толщина гребня 23мм;
— профиль локомотивный — толщина гребня 29мм;
— профиль локомотивный — толщина гребня 30мм;
— профиль локомотивный — толщина гребня 33мм;
— профиль вагонный (мотор-вагонный) — толщина гребня 27мм;
— профиль вагонный (мотор-вагонный) — толщина гребня 29мм;
— профиль вагонный (мотор-вагонный) — толщина гребня 30мм;
— профиль вагонный (мотор-вагонный) — толщина гребня 33мм;
— профиль вагонный (мотор-вагонный) ДИИТ-УЗ — толщина гребня 33мм;
— профиль вагонный (мотор-вагонный) ИТМ-73 — толщина гребня 33мм.
Профиль ДМеТИ и локомотивный — для локомотивов, ширина обода 140мм.
Профиль вагонный (мотор-вагонный) — для метро и вагонов, ширина обода 130мм.
