Изготовление оригинальных тепловозных домкратов ДТ-30, ДТ-40 для подъема подвижного состава с использованием мощных классических глобоидных редукторов, которые зарекомендовали себя в эксплуатации, как самые надежные редукторы СССР, которыми были укомплектованы все вагонные и локомотивные депо постсоветского пространства. Домкраты ДТ являются полным аналогом установок домкратных стационарных УДС-120, УДС-160, УДС120МА, УДС120ДА, УДС160МА, УД160ДА. Продукция сертифицирована, изготавливается в Казахстане.

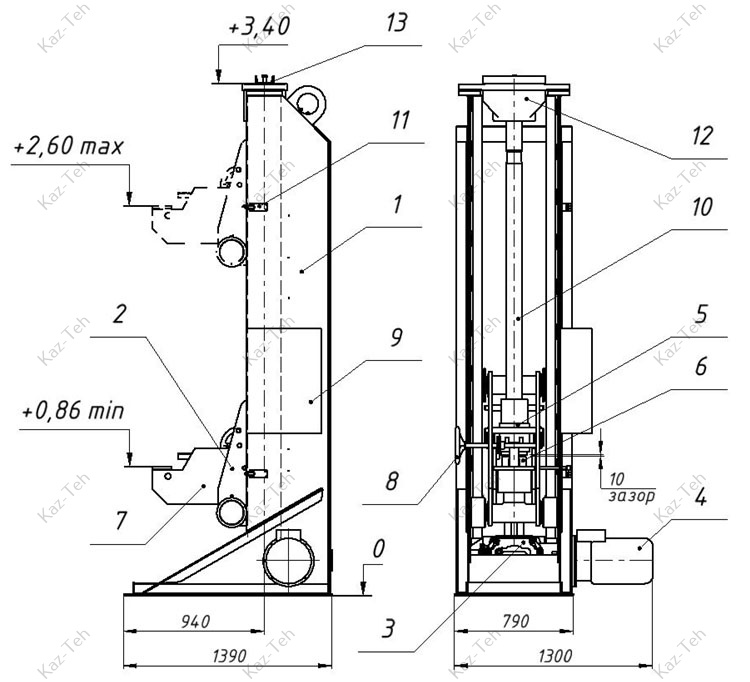

1 — станина; 2 — каретка подъемная; 3 — редуктор червячный; 4 — электродвигатель;
5 — траверса с гайкой; 6 — гайка предохранительная; 7 — хобот выдвижной; 8 — штурвал;
9 — пульт управления; 10 — винт грузовой; 11 — выключатель конечный; 12 — опора винта;
13 — швеллер транспортный.
Домкрат тепловозный ДТ-30, ДТ-40 с электрическим управлением предназначен для подъема пассажирских и товарных вагонов, ж/д цистерн всех типов, а также локомотивов, при ремонте и обслуживании подвижного состава с массой поднимаемой части не более 120 и 160 тонн.
Домкраты поставляются в виде комплекта из 4-х штук домкратных стоек общей грузоподъемностью 120 и 160 тонн с общим и индивидуальными пультами управления.
Особенности домкрата ДТ-30, ДТ-40
— конструкция: винтовая с прямоугольной резьбой на винте и бронзовой гайкой на минимальной и максимальной высоте подъема конечника с оптимальным распределением нагрузки на опорные гайки;
— не требуется крепление к фундаменту;
— конструкция домкрата обеспечивает возможность самоустановки винта в вертикальном положении, что повышает надежность и грузоподъемность;
— в конструкции модифицированного шкафа управления применяется микроконтроллеры производства компании Delta для повышения надежности управления нагрузками;
— cветовая индикация текущего состояния домкратов;
— возможность как совместной, так и раздельной работы домкратов;
— управление любым домкратом со шкафа управления;
— экстренная остановка домкратной стойки с индивидуального пульта управления;
— автоматическое отключение питания домкратов при достижении крайних положений;
— шкаф управления, а также пульты местного управления домкратными стойками соответствуют современным эргономическим требованиям;
— степень защиты шкафа управления соответствует требованиям IP56 по ГОСТ 14254-96.
Комплект домкратов комплектуется шкафом управления домкратами с многофункциональным программным реле.
Технические характеристики домкрата ДТ-30, ДТ-40
| Грузоподъемность домкратной стойки | 30 т | 40 т |
| Общая грузоподъемность комплекта (4 домкратных стойки) | 120 т | 160 т |
| Скорость подъема | 0,19 м/с | 0,189 м/с |
| Возможная высота подъема | 850-1900 мм | 880-2600 мм |
| Время полного подъема | 5,8 мин | 9,2 мин |
| Вылет выдвижного хобота от оси грузового винта: | ||
| -максимальный | 730 мм | 730 мм |
| -минимальный | 370 мм | 370 мм |
| Мощность двигателя | 5,5 кВт | 7,5 кВт |
| Напряжение питания | 3ф 380В/50 Гц | 3ф 380В/50 Гц |
| Габаритные размеры, Д х Ш х В | 1340 х 1300 х 2670 мм | 1440 х 1300 х 3440 мм |
| Масса комплекта | 6800 кг | 8200 кг |

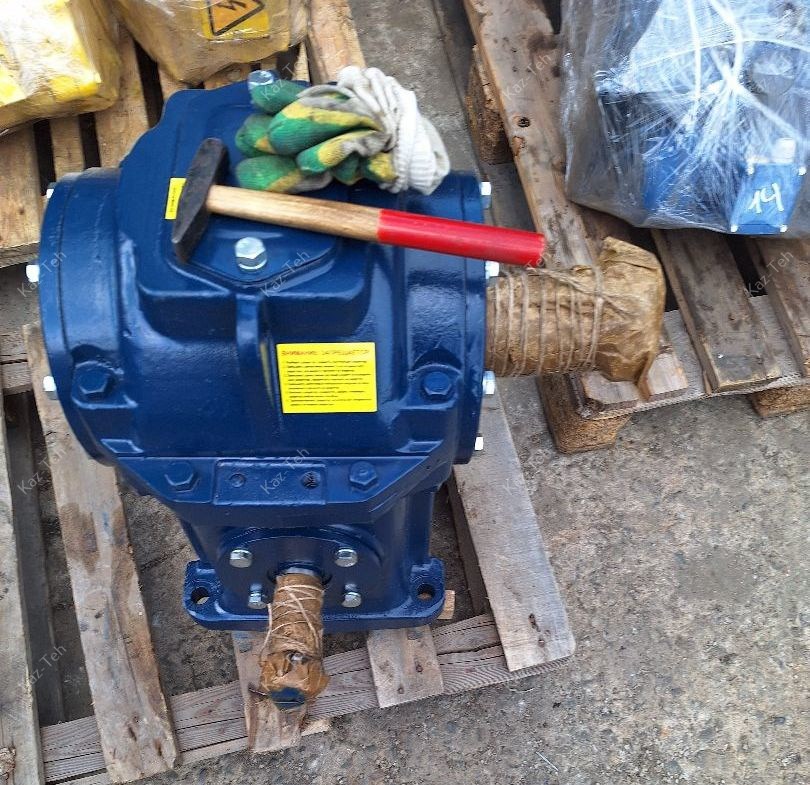

Глобоидный редуктор
В приводе домкрата применен червячный глобоидный редуктор с самотормозящей передачей, которая допускает только прямую передачу крутящего момента – от червяка к колесу. Обратная передача невозможна. Таким образом исключена возможность самопроизвольного опускания груза в случае поломки, непредвиденного отключения питания, перегрузок и т.п.
